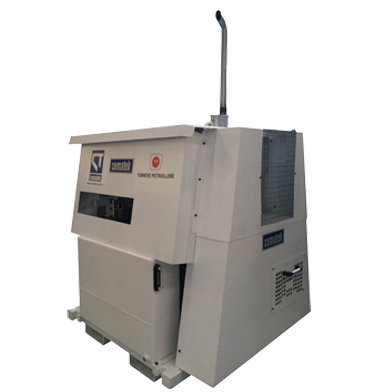

Dizel Motorlu Tel Sarma Makinası






GENEL ÖZELLİKLER

Tel Sarma Ünitesi petrol çıkarılan veya petrol çıkarılması planlanan kuyulardan basınç, sıcaklık vb. bilgiler toplaması için kayıt cihazı (recorder gauge) indirmek için kullanılır.

TEKNİK ÖZELLİKLER

Kapasite

  • Tel çapı: 0,092 in.( 2,34mm)

  • Tel uzunluğu: 25.000 ft (7620metre)

Şase

  • Tel Sarma Makinesi şase üzerine monteli olarak imal edilmiş kaldırma ve taşıma işlemleri için şaside forklift cepleri bulunmaktadır. Karkas yapı, kare profilden ters U şeklinde Tel Sarma Makinesi’nin iki yan tarafını oluşturmuş ve ara profille birleştirilmiştir. Şasi genişliği 92cm, şasi boyu 127cm, yükseklik 152cm’dir.

Tambur

  • Tambur ASTM Grade 1018 muadili karbon çeliğinden imal edilmiştir. Tambur 50mm çaplı şaft ile her iki ucundan yataklı rulmanlar ile desteklenmiştir. Gerektiğinde el ile indirme ve kaldırma için krank kolu bulunmaktadır.

Tel

  • Tel Sarma Makinesi için API 9A normlarına uygun, IP grade karbon çeliği, 2,34 mm çapında, 7620m uzunluğunda eksik tek parça tel kullanılmıştır.

Fren

  • Kontrollü bir şekilde iniş ve çıkış yapabilmek için Tel Sarma Makinesi’nde elle kolayca kullanılabilir kollu mekanik disk fren vardır.

Tahrik

  • Tambur zincir dişli ile tahrik edilmektedir. Zincir 5/8’’ hatvedir, zincir dişli mekanizması gerdirilebilir tiptedir ve dişli üzerinde zincir muhafazası bulunmaktadır.

Güç

  • Tel Sarma Makinesi, 20HP 380 Volt 3 fazlı 50Hz elektrik motoru ile tahrik edilmektedir. Tel Sarma Makine’sinde kullanılan elektrik motoru, starter box ve starter box ile eletrik motoru arasındaki kablo explosion proof’ tur. Explosion proof malzemelerin zone tanımı Class I, Group D Division 1’ dir. Tel Sarma Makinesi’nde emniyetli ex-proof limit anahtarları bulunmaktadır. Tüm ex-proof malzemeler UL/CSA muadili sertifikalıdır.

Transmisyon

  • Şanzımanda 3 ileri 1 geri vites bulunmaktadır.

Vites Çekme Esnasında Tele Uygulanan Maksimum Kuvvet Tel Hızı
1 1365 kg 134 m/dk
2 810 kg 226 m/dk
3 438 kg 1375 m/dk
R 1527 kg 111 m/dk

Hidrolik Sistem

Hidrolik sistem açık devredir, sistemin maksimum çalışma basıncı 206 bar, sistem debisi ise 53 litredir. Hidrolik sistemi:

  • Hidrolik pompa-Hidrolik motor- Yağ tankı 150 litre

  • Basınç emniyet valfi - akış denetim valfi - 3 yollu hız ayar valfi-Çek valfi

  • Kumanda - Hidrolik manometre - Filtreler ve süzgeçler - Hortumlar ve bağlantı elemanlarından oluşur.
