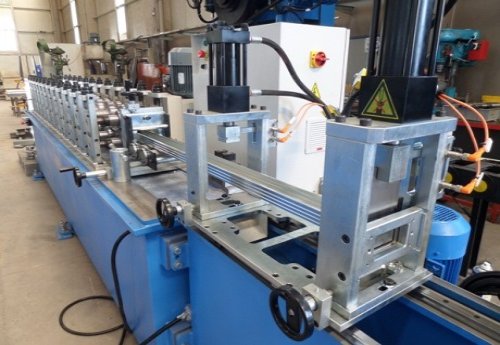

Alçıpan Profilleri Üretim Hatları

GENEL ÖZELLİKLER

  • Metal profiller duvar ve tavan alçı plakalarının konstrüksiyonunda kullanılır
  • Hattın ürettiği profiller  Tavan U ,Tavan C,Duvar U,Duvar C profilleri
  • ( CD, UD CW, UW, STUD-TRACK-MAIN CHANNEL-Furring channel-WALL ANGLE ) kullanım yerine göre çeşitli model ve ölçülerde olabilir.
  • Cematek alçıpan profil üretim hattından çıkan profiller yüksek kaliteli ve sağlam olur. EN 14195 Standardındaki tüm performans kriterlerini karşılar.



UYGULAMALAR

  • Tavan U Tavan C profilleri
  • Duvar U50 /75/ 100 Profilleri
  • Duvar C50/75/100 profilleri
  • Profillerin kalıp ve makara tasarımları ve imalatı Cematek tesislerinde yapılır.
  • Profiller galvaniz sacdan üretilir.

STANDARD ÖZELLİKLER

  • Üretim Hızı: 60 metre/dakika (deliksiz profiller), 30 metre/dakika (delikli profiller)
  • Sac Genişliği: 197 mm (max.)
  • Malzeme Cinsi: Galvaniz
  • Malzeme Kalınlığı: 0.30mm-0.60mm

ÜRETİM HATTI - MAKİNELER

  • Rulo Açıcı: Tek kafalı, 1.300 mm dış rulo çapı -yüksek kapasiteli motorsuz- frenli

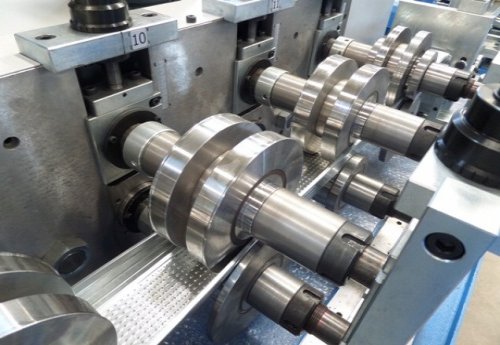

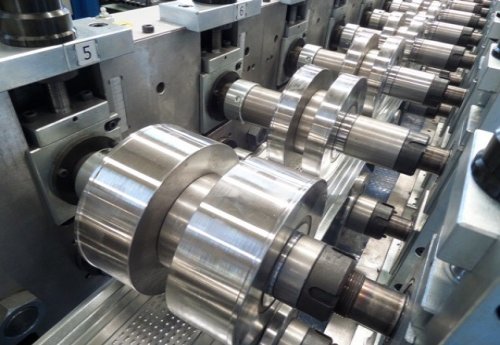

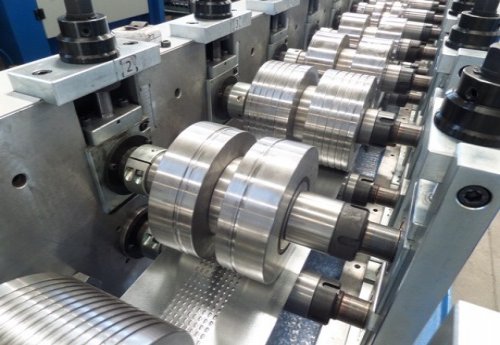

  • Rollform Makinesi: 12 İstasyonlu standart (konvansiyonel) rollform istasyonlarda miller iki uçtan yataklı, miller Ç4140, makaralar Ç4140 malzemeden 54-57 HRC sertlikte Operatör tarafı hareketli, üst makaralar yukarı aşağı haraketli (sac kalınlığına göre)
  • Güç Aktarımı: Alt ve üst makaralar ve istasyonlar arası direk dişli dizini (Ç8620 malzemeden) ile.
  • Motor - Redüktör: Yılmaz Redüktör marka RULMANLAR: SKF/FAG/TİMKEN

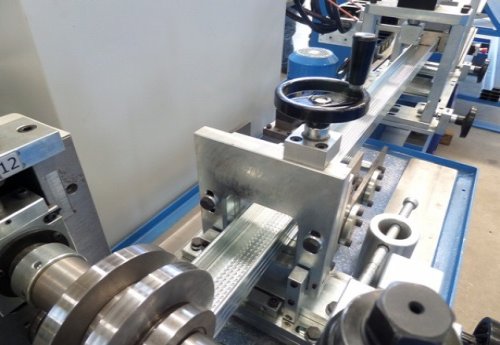

  • Doğrultma: Profil geometrisine göre özgün tasarımda doğrultma kalibre grubu
  • Uçar Boy Kesme: Ünite yatay hareketi servomoto (MITSUBISHI) redüktör kombinasyonu. Hidrolik tahrikli (İtalya üretimi pompa)ve kalıplı boy kesme (60 HRC sertlikte)
  • Boy Kesme Hassasiyeti: +/-3mm
  • Devirme İstasyonu: Basınçlı hava tahrikl, kaynak birleştirmeli çelik yapı.
  • Otomasyon: Senkronize çalışma imkanı sunan özgün tasarım
  • PLC-SÜRÜCÜ: SIEMENS / MITSUBISHI Marka
  • ELEKTRİK: MITSUBISHI-SIEMENS-TELEMECHANIQUE
  • OPSİYONEL ÖZELLİKLER
  • Üretim Hızı: 120 metre/dakika
  • Sac Genişliği: 300 mm (max.)
  • Malzeme: Boyalı sac
  • Malzeme Kalınlığı: max. 2.00mm (galvaniz)
  • Profil YÜZEY DESEN (İZ) tasarımı PVC DESTEK SACI/OMEGA/Dış cephe yalıtım M profili Alçı plaka uygulamaları için profillerin üretimi
  • Rulo Açıcı: 1.600 mm dış rulo çap/çift kafalı/motor redüktörlü
  • MOTORLU İz (desen) ÜNİTESİ
  • ROTARY PUNCH/PRES Delik delme ünitesi (Motorlu/Motorsuz)
  • Rollform Makinesi: 6-8-14-16 İstasyonlu standart (konvansiyonel) rollform
  • KASETLI (Kombi-QUICK CHANGE /10 dakika) ROLLFORM (6-8-10-12-14 istasyonlu)
  • DUPLEX milli otomatik profil taban ve yükseklik ayarlı rollformlar
  • Güç Aktarımı: Her istasyon için bağımsız redüktör ile
  • Uçar Makas Boy Kesme: SERVOMOTOR Tahrikli boy kesme
  • Devirme İstasyonu: Yüksek hızlı profil üretimi için özgün tasarım
